National Lab Catalopedia: Das EPPi® Kryo Boxen System - Vielfältig wie die täglichen Anforderungen ! |
Das EPPi® Kryo Boxen - System ist gekennzeichnet durch sein logisches und an der Praxis orientiertes Konzept einer gestaffelten Kaskade verschiedener Höhen bei konstanten identischen Breiten, sodass alle erdenklichen Probenröhrchen- Typen unterschiedlicher Abmessungen stets in ein Behältnis passen, das nach außen hin in ein abgeschlossenes Lagerungskonzept passt. Dadurch wird nicht nur eine sichere, sondern auch hoch effziente Lagerdichte erreicht, die den zur Verfügung stehenden Kühlraum optimal nutzt.
Alle Behältnisse passen in ein Lagersystem, welches je nach Anwendungsfall horizontal ausgerichtet ist für schnelles, bequemes und übersichtliches Handling sowie in ein vertikal ausgerichtetes Lagersystem, welches sich durch eine sichere und kosteneffiziente Langzeitlagerung auszeichnet. So können Probenserien fuer den Bedarfsfall problemlos von einem System in das andere umgelagert werden bei voll kalkulierbarem Platzbedarf.
Unser Bestellsystem leitet Sie bei der Wahl eines gewünschten Boxentypus weiter zu den empfohlenen Trägern, die hierzu passen. Umgekehrt werden Sie bei der Wahl eines Trägersystems fuer ihr Kühlsystem weitergeleitet zu den passenden Behältnissen, sodass stets eine sichere und funktionstüchtige Kombination entsteht.
Diese Informationsseite erklärt Ihnen den Aufbau und die Typenschlüssel, die in unserem EPPi® Kryo Boxen - System Verwendung finden.
Diesen Typenschlüssel können Sie sich fuer Ihre Planungsunterlagen auch hier herunterladen und ausdrucken lassen.
Die Bauhöhen ⇒ 1. Zahl hinter KE[ ] :
|
|

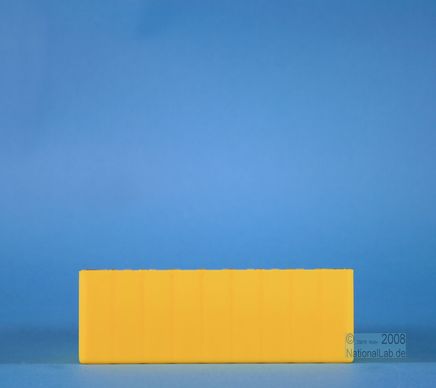

Grundhöhe 45 mm,
erreichbare Höhen von
45 mm bis 95 mm
Boxen mit der 1. Zahl:
45, 50, 75, 95 !
|

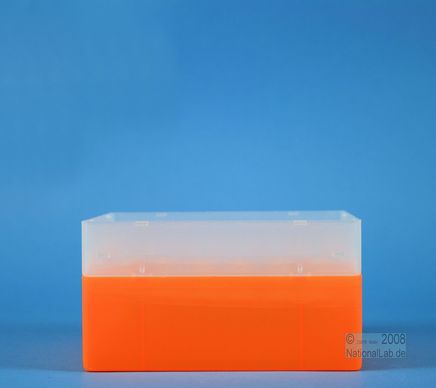

Grundhöhe 70 mm,
erreichbare Höhen von
70 mm bis 121 mm
Boxen mit der 1. Zahl:
70, 80, 102, 121 !
|
Grundhöhe 96 mm,
erreichbare Höhen von
96 mm bis 147 mm
Boxen mit der 1. Zahl:
96, 105, 128, 147 !
|
EPPi® Kryo Boxen
in 12 verschiedenen Höhenkombinationen
mit derzeit 11 verschiedenen
Steckplatzvariationen
bei meist 14 verschiedenen
Farben decken nahezu
alle erdenklichen Lagerungs-
Varianten ab !
|

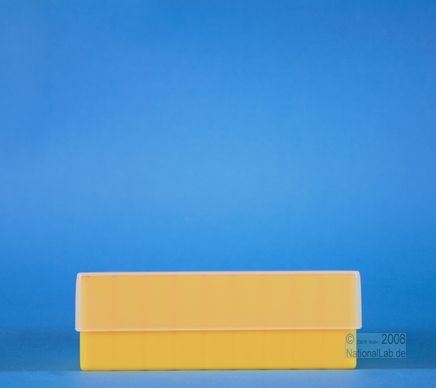

Grundhöhe 45 mm, durch den aufliegenden Deckel (V)
entsteht eine Variabilität von
45 bis zu 53 mm.
Typencode:
KE[Code]45-V[Zahl]
|

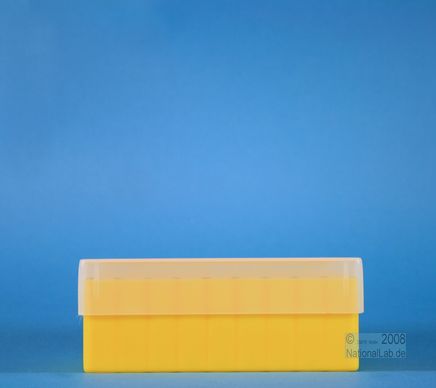

Grundhöhe 45 mm,
Deckel (C) mit Hoehenanschlag
erzeugt eine feste Höhe von
50 mm.
Typencode:
KE[Code]50-C[Zahl]
|

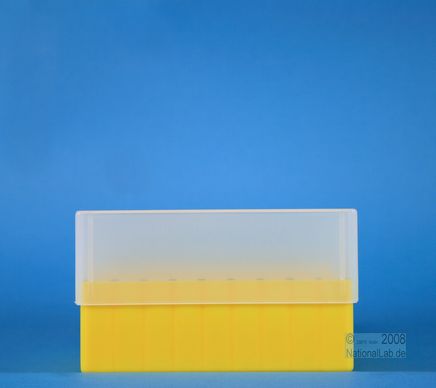

Grundhöhe 45 mm,
Deckel (H) mit Hoehenanschlag
erzeugt eine feste Höhe von
75 mm.
Typencode:
KE[Code]75-C[Zahl]
|

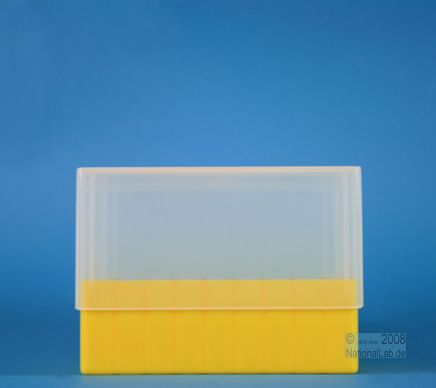

Grundhöhe 45 mm,
Deckel (H+) mit Hoehenanschlag
erzeugt eine feste Höhe von
95 mm.
Typencode:
KE[Code]95-C[Zahl]
|

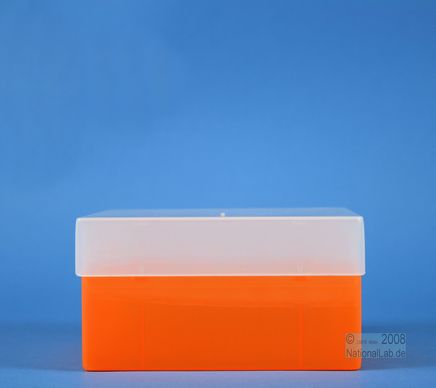

Grundhöhe 70 mm, durch den aufliegenden Deckel (V)
entsteht eine Variabilität von
70 bis zu 78 mm.
Typencode:
KE[Code]70-V[Zahl]
|

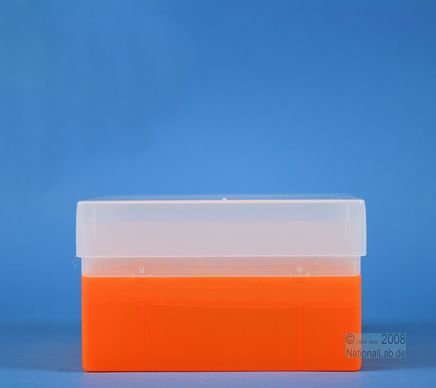

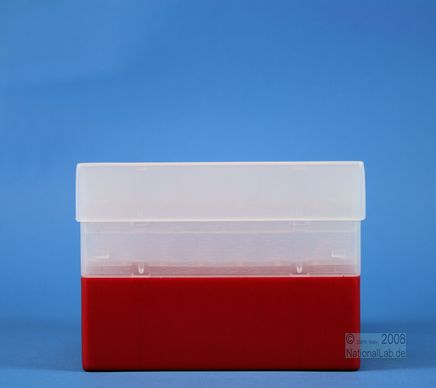

Grundhöhe 70 mm,
Deckel (C) mit Hoehenanschlag
erzeugt eine feste Höhe von
80 mm.
Typencode:
KE[Code]80-C[Zahl]
|

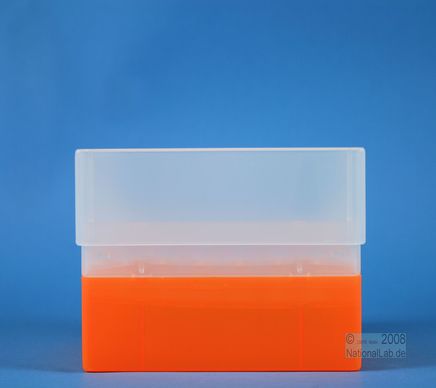

Grundhöhe 70 mm,
Deckel (H) mit Hoehenanschlag
erzeugt eine feste Höhe von
102 mm.
Typencode:
KE[Code]102-C[Zahl]
|

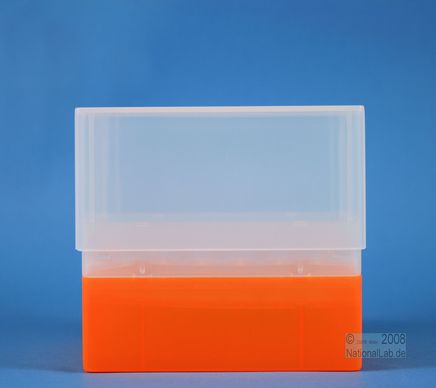

Grundhöhe 70 mm,
Deckel (H+) m. Hoehenanschlag
erzeugt eine feste Höhe von
121 mm.
Typencode:
KE[Code]121-C[Zahl]
|

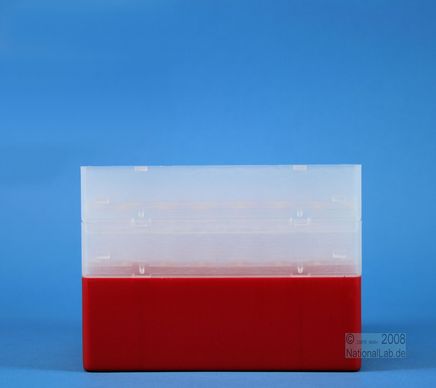

Grundhöhe 96 mm, durch den aufliegenden Deckel (V)
entsteht eine Variabilität von
96 bis zu 114 mm.
Typencode:
KE[Code]96-V[Zahl]
|

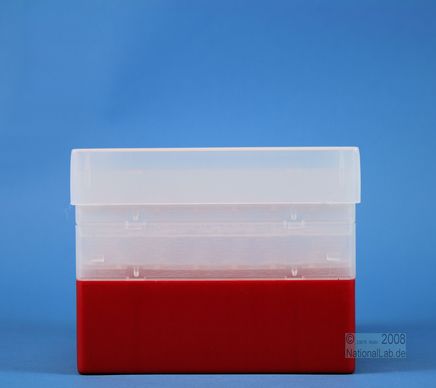

Grundhöhe 96 mm,
Deckel (C) mit Hoehenanschlag
erzeugt eine feste Höhe von
105 mm.
Typencode:
KE[Code]105-C[Zahl]
|

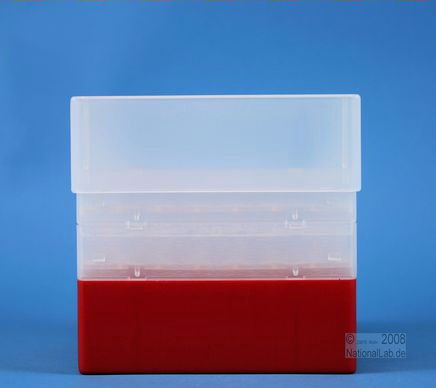

Grundhöhe 96 mm,
Deckel (H) mit Hoehenanschlag
erzeugt eine feste Höhe von
128 mm.
Typencode:
KE[Code]128-C[Zahl]
|

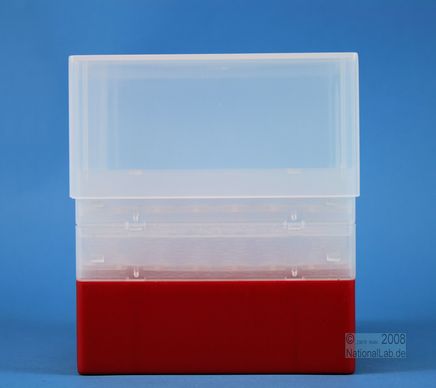

Grundhöhe 96 mm,
Deckel (H+) m. Hoehenanschlag
erzeugt eine feste Höhe von
147 mm.
Typencode:
KE[Code]147-C[Zahl]
|
Die Steckplatzvariationen ⇒ 2. Zahl hinter -V oder -C:
|

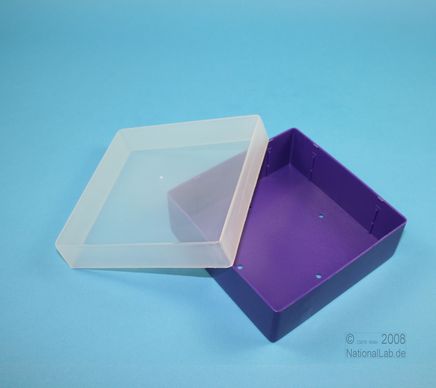

Box ohne Rasterung,
( hier 45 mm, Deckel C ),
dadurch sehr flexibel in der Verteilung.
Raster nachrüstbar.
Typencode:
-V1 oder -C1
|
Box mit 7 x 7 Rasterung,
ein Guss !
(hier 45 mm, Deckel H ),
fuer Röhrchen mit
bis zu 16,5 mm ø
Typencode:
-V49 oder -C49
|

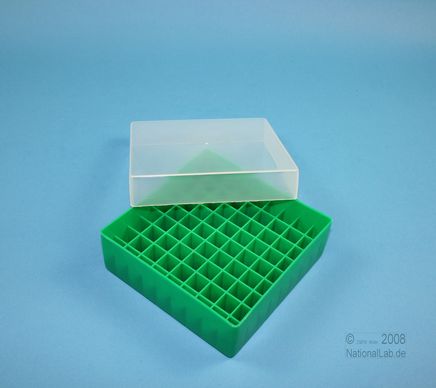

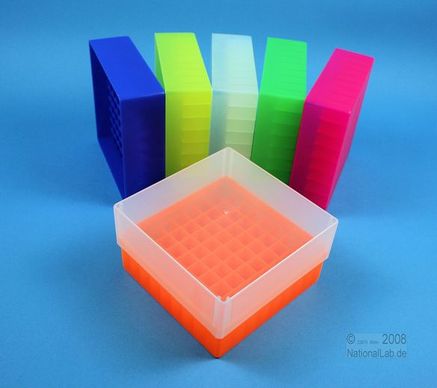

Box mit 9 x 9 Rasterung,
ein Guss !
(hier 45 mm, Deckel V ),
fuer Röhrchen mit
bis zu 12,5 mm ø
Typencode:
-V81 oder -C81
|

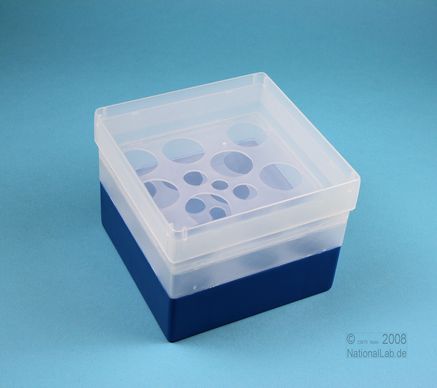

Box mit 10 Kreislöchern,
fest verschweisst !
(hier 96 mm, Deckel C ),
fuer Röhrchen mit
bis zu 30 mm ø
Typencode:
-VO10 oder -CO10
|

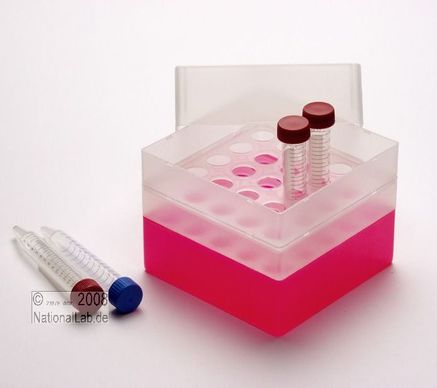

Box mit 5 x 5 Kreislöchern,
fest verschweisst !
( hier 96 mm, Deckel H ),
fuer Kulturröhrchen
bis 25 mm ø.
Typencode:
-VO25 oder -CO25
|

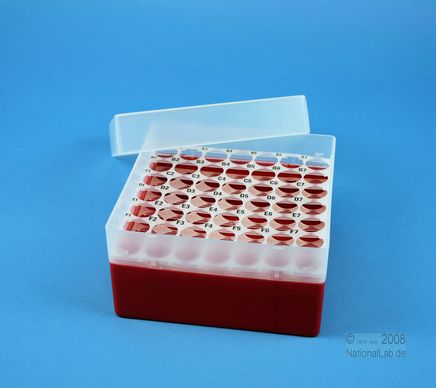

Box mit 7 x 7 Kreislöchern,
fest verschweisst !
(hier 70 mm, codiert, Deckel V ),
fuer Röhrchen mit
bis zu 16,5 mm ø
Typencode:
-VO49 oder -CO49
|

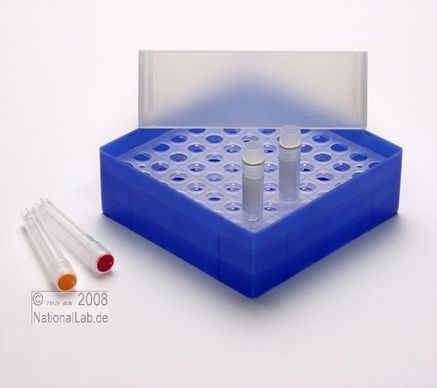

Box mit 8 x 8 Kreisloechern,
fest verschweisst !
(hier 45 mm, Deckel H ),
fuer Roehrchen mit
bis zu 11 mm ø
Typencode:
-VO64 oder -CO64
|

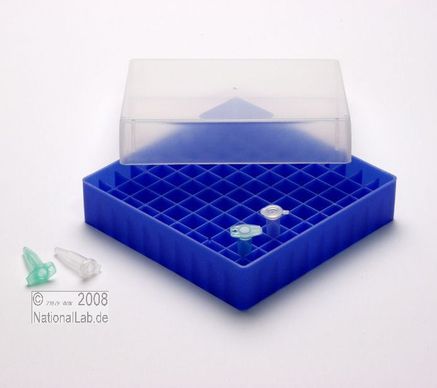

Box mit 10 x 10 Rasterung,
ein Guss !
(hier 37 mm, Deckel C ),
fuer Roehrchen mit
bis zu 10 mm ø
Typencode:
-V100 oder -C100
|
Die Codierungsvariationen ⇒ 3. Buchstabe hinter KE_ :
|
Box ohne jegliche Codierung,
unabh.der Innenausfuehrung,
hier in 75 mm Variante,
Deckel (H), Neonfarben
Typencode:
KEA
|

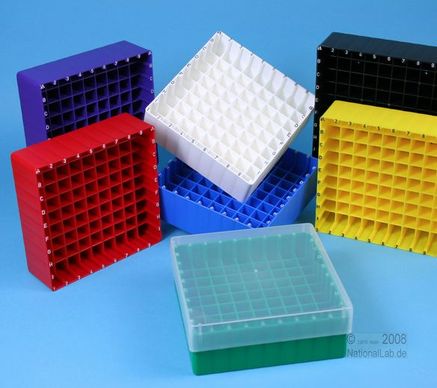

Alpha-numerische Codierung,
nur auf dem Rand,
hier in einer 50 mm Variante,
Deckel (C), Vollfarben
Typencode:
KEB
|

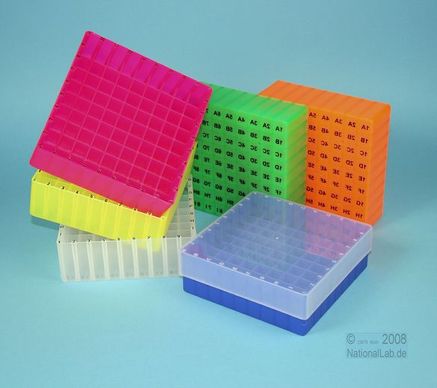

Alpha-numerische Codierung,
auf Boden und Rand,
hier in einer 45 mm Variante,
Deckel (V), Neonfarben
Typencode:
KEC
|

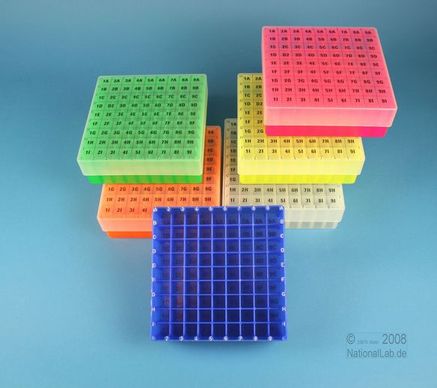

Alpha-numerische Codierung,
auf Boden, Deckel, Rand,
hier in einer 45 mm Variante,
Deckel (V), Neonfarben.
Typencode:
KEE
|

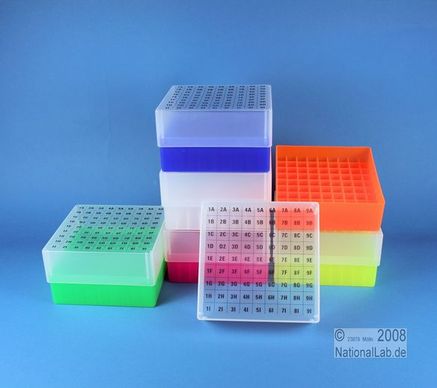

Alpha-numerische Codierung,
nur auf dem Deckel,
hier in 75 mm Variante,
Deckel (H), Neonfarben
Typencode:
KEH
|

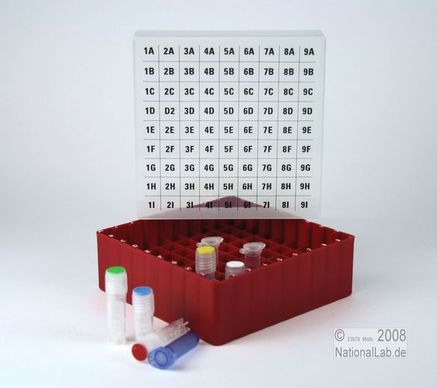

Alpha-numerisch codiert,
auf Rand und Deckel
hier in 45 mm Variante,
Deckel (V), Vollfarben,
Typencode:
KEK
|

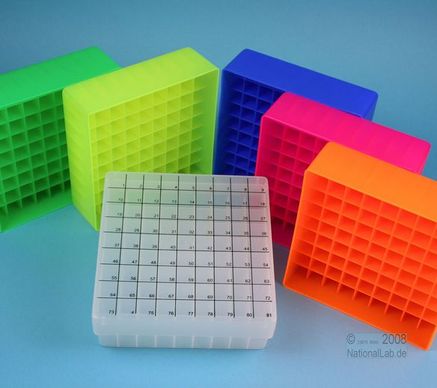

Numerische Codierung,
nur auf dem Deckel,
hier in 50 mm Variante
Deckel (C), Neonfarben
Typencode:
KEM
|

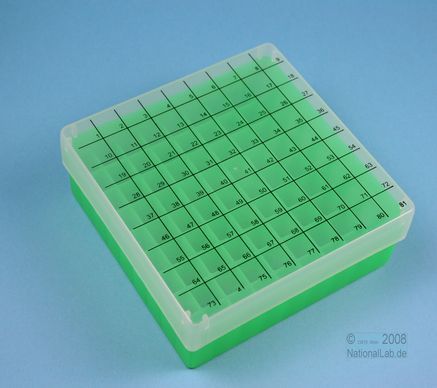

Numerische Codierung,
auf Boden und Deckel,
hier in 50 mm Variante
Deckel (C), Neonfarben
Typencode:
KER
|
|
|
Hier in Kuerze noch einmal die wichtigen Kriterien fuer eine schnelle und sichere Auswahl:
Die Vorgabe: Die Maße des vorhandenen Tägersystems sind vorgegeben,
die verwendeten Roehrchen sind z.B. 65mm hoch
Die Frage:Passt das 133 mm Maß der EPPi® Kryo Boxen - Serie in Ihr Trägersystem, auch in der Hoehe ?
Das EPPi® Kryo Boxen System enthält eine passend abgestimmte Auswahl diverser
Einschuebe und Gestelle fuer alle moeglichen Anwendungs- Kombinationen.
Weiterer Anhaltspunkt: Bei 65 mm Hoehenbedarf muss die erste Zahl in der Artikelnummer ueber 65 liegen.
Und beachten Sie bitte: Der Durchmesser der Roehrchen entscheidet über die Rasterung.
9x9 Rasterung passt z.B. bis 12,5 mm ø , 7x7 Rasterung passt bis 16,5 mm ø !
Selbstverständlich stehen wir fuer Ihre persoenlichen Fragen zu Auswahl und Planung zur Verfuegung !
|
|
